下図のように、壁をくりぬいてカーテンウォールを作成する方法を紹介します。
目次
カーテンウォールが壁に埋め込まれない理由
カーテンウォールを壁に埋め込むためには、[タイプ編集]から設定を行う必要があります。

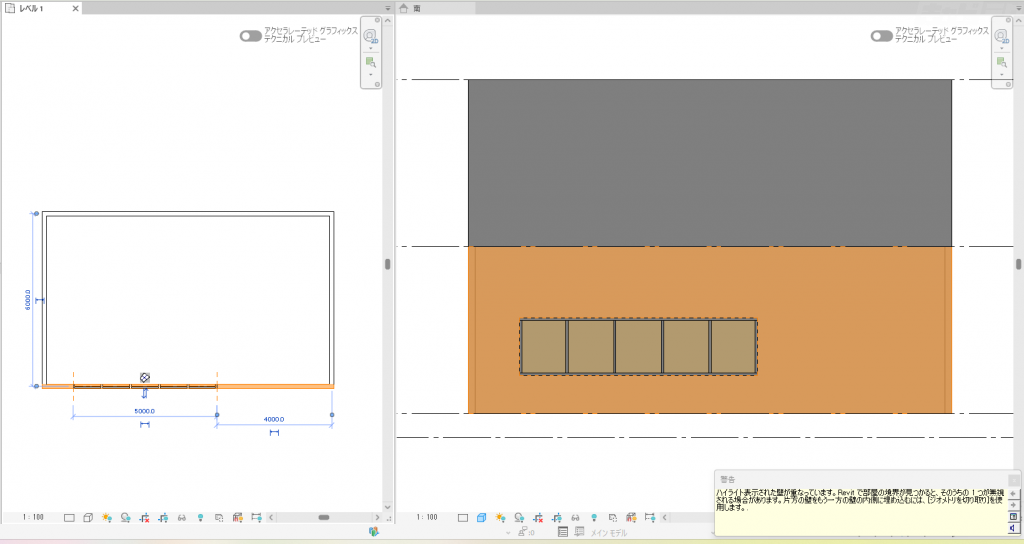

壁に埋め込む設定を行わずにカーテンウォールを作成すると、下図のように、カーテンウォールと壁が重なって配置されます。
また、重なっていることを示すメッセージが表示されます。
カーテンウォールを壁に埋め込む方法
[建築]タブ⇒[壁]ツール
↓
タイプセレクタからカーテンウォールのタイプを選択⇒[タイプ編集]
↓
[タイプ プロパティ]ダイアログボックスが表示される

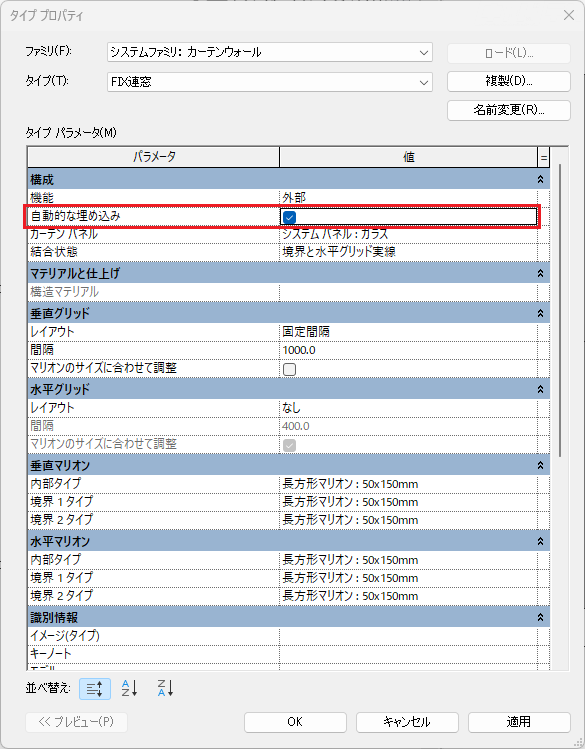

[自動的な埋め込み]にチェックを入れる⇒[OK]
↓
カーテンウォールを作成する
↓

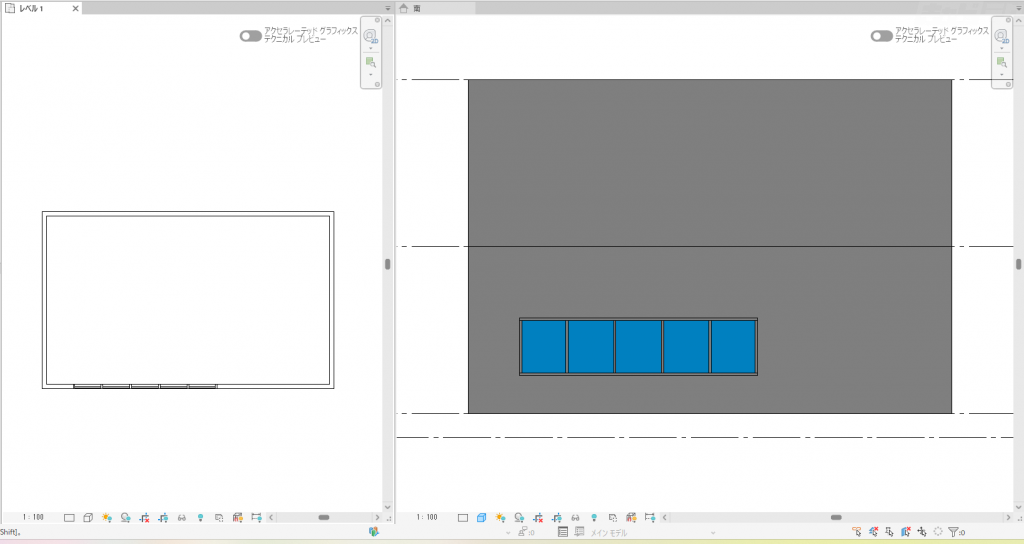

カーテンウォールが壁に埋め込まれて作成される
