CADのテクニックが満載!!
モデル線分、詳細線分、線種変更などで使用する線種の設定（名前、線の太さ、線の色、線種パターン）を変更する方法です。
[管理]タブ→[設定]パネル→[その他設定]→[線種]
↓

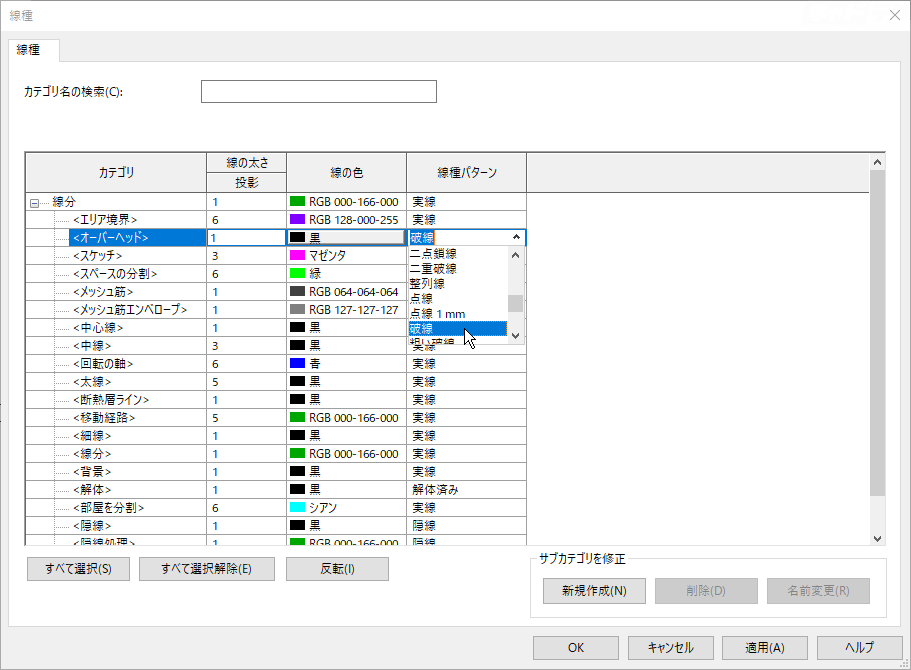

[線種]ダイアログが表示
↓
カテゴリ名の左側[+]ボタンをクリックして展開し、各項目を変更
（例）線種パターンを変更する
※[サブカテゴリを修正]から、線種の新規作成、削除、名前変更が可能です。
線の太さ、線種パターンの項目は、[管理]タブ→[設定]パネル→[その他設定]→[線の太さ] / [線種パターン]で設定された内容が表示されます。
↓
[OK]ボタン
