線種尺度に関する設定について（LTSCALE,PSLTSCALE,MSLTSCALE）

2026.03.02

図形の線種尺度を調整するときに使用する設定（LTSCALE,PSLTSCALE,MSLTSCALE）について説明します。

LTSCALEとは

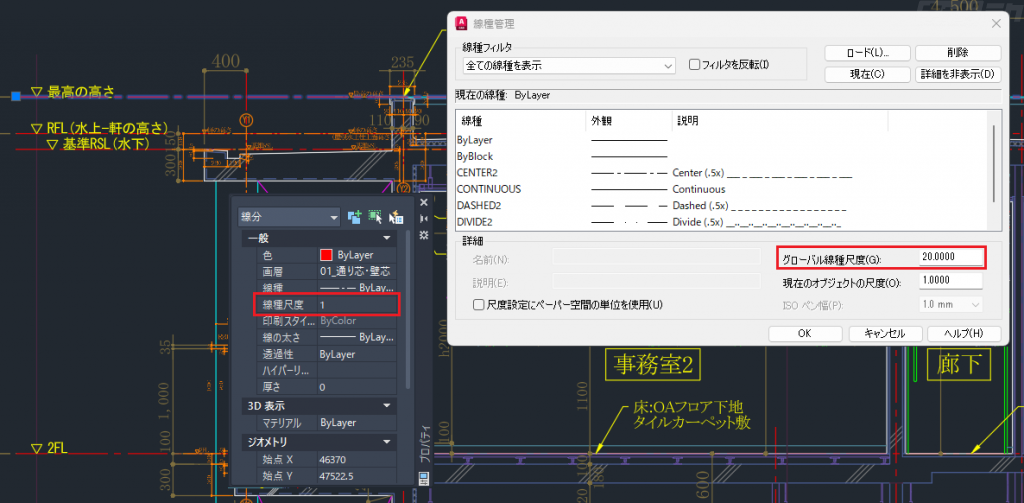

LTSCALE（グローバル線種尺度）は、図面データ全体の線種尺度です。
図形の線の粗さは、LTSCALE（グローバル線種尺度）×プロパティの線種尺度で決まります。
（プロパティの線種尺度は、図形ごとに設定できます。）

PSLTSCALEは、レイアウトタブのペーパー空間における線の見え方に影響します。
レイアウトタブごとに値を設定できます。

PSLTSCALEの値を１にすると、ビューポートの尺度によって、表示されるオブジェクトの線の粗さが変わります。
１枚の用紙内に色々な尺度のビューポートがある場合は、線の粗さがバラバラになります。

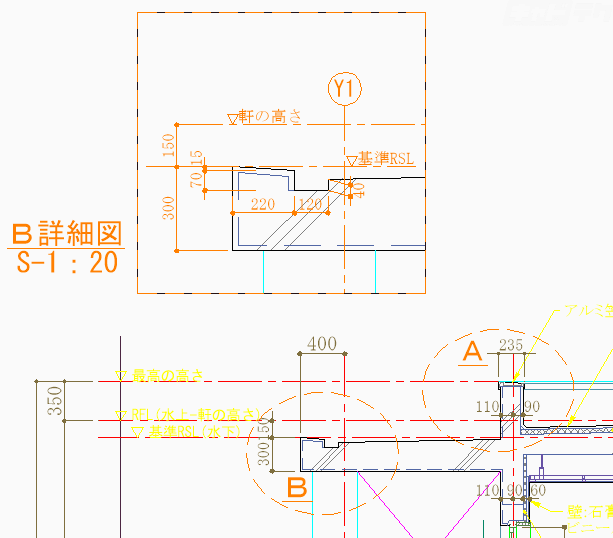

■例：上図が1:20、下図が1:50のビューポート（ビューポート尺度によって線の粗さが異なる）

PSLTSCALEの値を０にすると、ビューポートの尺度にかかわらず、表示されるオブジェクトの線の粗さが一定になります。

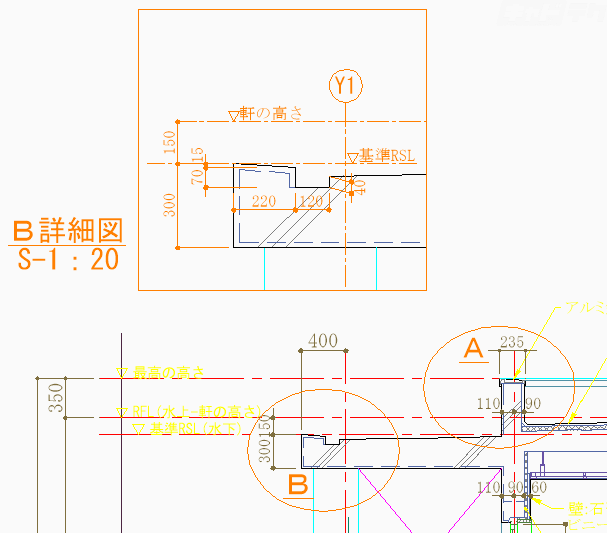

■例：上図が1:20、下図が1:50のビューポート（ビューポート尺度にかかわらず線の粗さが一定）

PSLTSCALEの設定値によって、LTSCALEの適切な値も異なります。
上記の例では、1の時はLTSCALEを0.4、0の時は20に設定しています。
LTSCALEは図形の大きさ、ビューポート尺度などによって適当な値が異なるので、適宜設定するようにしましょう。

MSLTSCALE（モデル空間の線種尺度）は、モデルタブ使用時の線の見え方に影響します。

MSLTSCALEの値を１にすると、画面右下のステータスバーにある[注釈尺度]の値によって、図形の線の粗さが変わります。

■例：左図が[注釈尺度]を1:50、右図が1:100に設定した時の線の粗さ

MSLTSCALEの値を０にした場合は、注釈尺度の影響を受けず、一定の尺度の見え方になります。

PSLTSCALEとMSLTSCALEをどちらも１にすると、モデルタブとレイアウトタブの線の粗さが同じになります。

■例：モデルタブの注釈尺度を1:50に設定したときと、レイアウトタブの1:50のビューポートが同じ線の粗さになります
