AutoCAD

マルチラインについて

2025.12.16

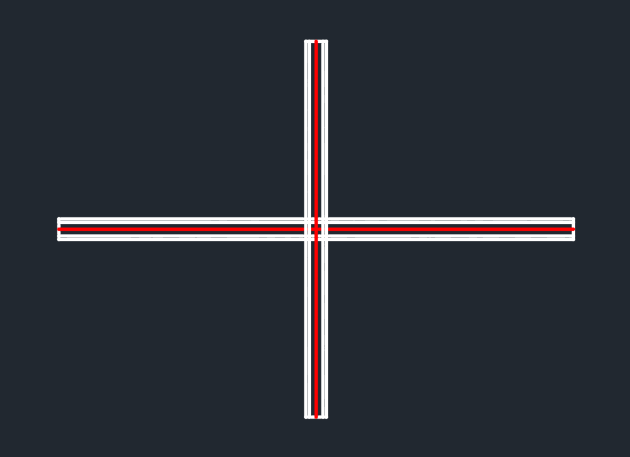

「マルチライン」は、複数の平行線を一度に作成できる機能です。

線分コマンドやポリラインコマンドでは1本ずつ線を作成しますが、マルチラインを
使用することで、壁や道路、配管などを効率的に作図することが可能です。

作成後は、「マルチライン」という単一のオブジェクトとしてまとめて
編集することができます。

マルチラインをダブルクリックすると、[マルチライン編集ツール]
ダイアログが表示され、編集することが可能です。

マルチラインの設定は、線の本数、間隔、色、線種などを
「マルチラインスタイル」で定義しています。

※マルチラインはAutoCADLTでは使用できません。

マルチラインスタイル

マルチラインスタイルとは、マルチラインの描画に使用される
「線の構成」を定義するための設定です。
スタイルには、以下の要素を含めることができます。

線の端点（キャップ）の形状
塗りつぶしの色
描画する平行線の数
各線の間隔（オフセット）
線の色
線種

※図面で使用しているマルチラインスタイルの要素やマルチラインの
　プロパティは編集できません。
　既存のスタイルを編集するには、そのスタイルを使用するマルチラインを
　作図する前に編集しておく必要があります。

スタイル作成の操作方法

下記のいずれかを選択
・コマンド：MLSTYLE
・メニューバー：[形式]→[マルチラインスタイル管理]

↓

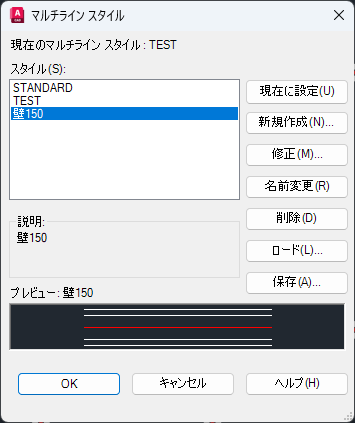

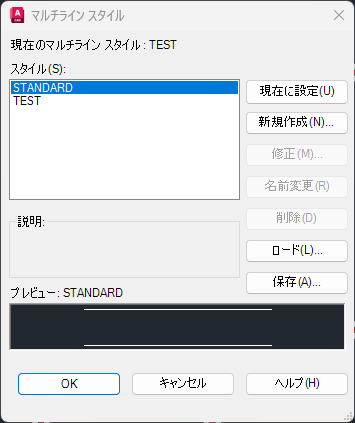

[マルチラインスタイル]ダイアログ

・[現在のマルチラインスタイル]
現在設定されているスタイル名を表示します。

・[スタイル]
図面にロードされているスタイルのリストが表示されます。

　[説明]：選択したスタイルの説明が表示されます。

　[プレビュー]：選択したスタイルの名前とイメージが表示されます。

　[現在に設定]：現在のスタイルを設定します。

　[新規作成]：[新しいマルチラインスタイルを作成]ダイアログボックスが
　表示され、マルチラインスタイルを新規作成できるようになります。

　[修正]：[マルチラインスタイルを編集]ダイアログボックスが表示され、
　選択したスタイルを修正できるようになります。
　※使用中のスタイルは編集できません。

　[名前変更]：現在選択されているスタイルの名前を変更します。
　※使用中のスタイルやスタイル名[STANDARD]は名前を変更できません。

　 [削除]：現在選択されているマルチラインスタイルを[スタイル]一覧から
　削除します。　　
　この操作で削除しても、MLN （マルチラインライブラリ）ファイルからは
　削除されません。
　※使用中のスタイルやスタイル名[STANDARD]、現在のスタイル
　　は削除することはできません。

　[ロード]：[マルチラインスタイルをロード]ダイアログが表示され、
　指定した MLN （マルチラインライブラリ）ファイルから
　マルチラインスタイルをロードできるようになります。

　[保存]：マルチラインスタイルをMLN（マルチラインライブラリ）
　ファイルに保存します。
　
→[新規作成]を選択
↓
[新しいマルチラインスタイルを作成]ダイアログ
→[新しいスタイル名]を入力→[継続]
↓

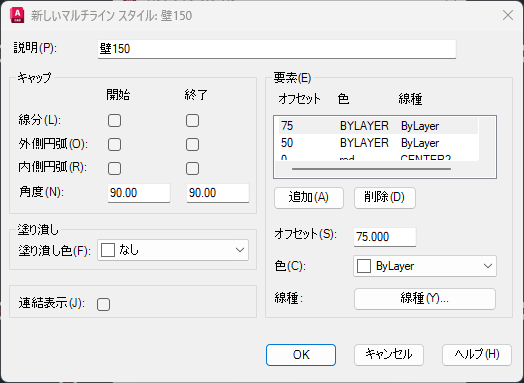

[新しいマルチラインスタイル]ダイアログ

・説明
マルチラインスタイルに説明を追加することができます。

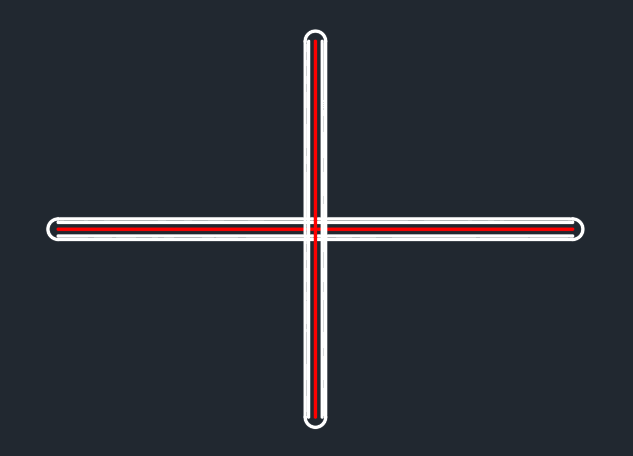

・キャップ
マルチラインの開始の端点（キャップ）の形状と終了の端点の形状を設定します。

　[線分]：マルチラインの各終端を結ぶ線分を表示します。

　[外側円弧]：マルチラインの一番外側の 2 つの要素の間に円弧を表示します。

　[内側円弧]：2 つの内側要素の間に円弧を表示します。
　※要素が奇数個の場合は、中心線に表示されません。

　[角度]：設定したキャップの角度を指定します。

・塗り潰し
マルチラインの背景の塗り潰しを設定します。

　[塗り潰し色]：マルチラインの背景の塗り潰しの色を指定します。
　リストの[色選択…]を選択すると、[色選択]ダイアログが表示されます。

・連結表示
各マルチラインセグメントの頂点での連結部（マイター）を表示します。

・要素
新規および既存のマルチライン要素のオフセット、色、線種などの
要素プロパティを指定します。

　[オフセット]　[色]　[線種]：マルチラインスタイルにある
　現在の要素が全て表示されます。
　スタイルの各要素は、マルチラインの中央からのオフセット値、色、線種に
　よって定義されます。

　[追加]：新しい要素を追加します。

　[削除]：要素を削除します。
　
　[オフセット]：各要素のオフセット（間隔）を設定します。
　
　[色]：各要素の色を設定します。
　[色選択]を選択すると、[色選択]ダイアログが表示されます。

　[線種]：要素の線種を設定します。
　[線種]ボタンを選択すると、[線種を選択]ダイアログが表示されます。
　↓
　任意の設定をおこない→[OK]
　↓
　[マルチラインスタイル]ダイアログ

マルチラインの設定を変更する場合は[現在に設定]を設定
→[OK]

マルチラインの作成

マルチライン作成の動画を確認したい場合は　こちら

マルチラインコマンドの操作方法

下記のいずれかを選択
・コマンド：MLINE
・メニューバー：[作成]→[マルチライン]
↓
始点を指定または [位置合わせ/尺度/スタイル]:
→[位置合わせ]を選択

・位置合わせを上に設定した場合は、スタイルで設定された
　最上部のオフセット値を持った線分がカーソルの下に作図されます。
・ゼロは、スタイルで設定されたオフセットが0の場所を基点として
　作図されます。
　※STANDARDを選択している場合は、平行な線分の
　　中心が基点となります。
・位置合わせを下に設定した場合は、スタイルで設定された
　最下部のオフセット値を持った線分がカーソルの上に作図されます。
※通り芯の中心をマルチラインの基点にする場合は、ゼロを選択します。
↓
始点を指定または [位置合わせ/尺度/スタイル]
→[尺度]を選択

任意の数値を入力→Enter

スタイルで設定された全体の幅に対して、尺度の値を入力します。
※STANDARD場合、幅は全体で1ですので、2に設定した場合は
　2倍の幅になります。

尺度を0に設定した場合は、マルチラインは1本の線のように
重なって表示されます。
↓
点を指定して、作図する

作図を終了する場合は、Enterで終了します。

作図した後に、マルチラインの位置合わせや尺度は、オブジェクト
プロパティ管理から修正することも可能です。

マルチラインの編集

長さを変更する

通常の線分やポリラインと同様、端点をドラッグすることで、マルチラインの
長さを調整することができます。

線分に分解する

線分に変更するには、マルチラインを[分解]コマンドで分解します。

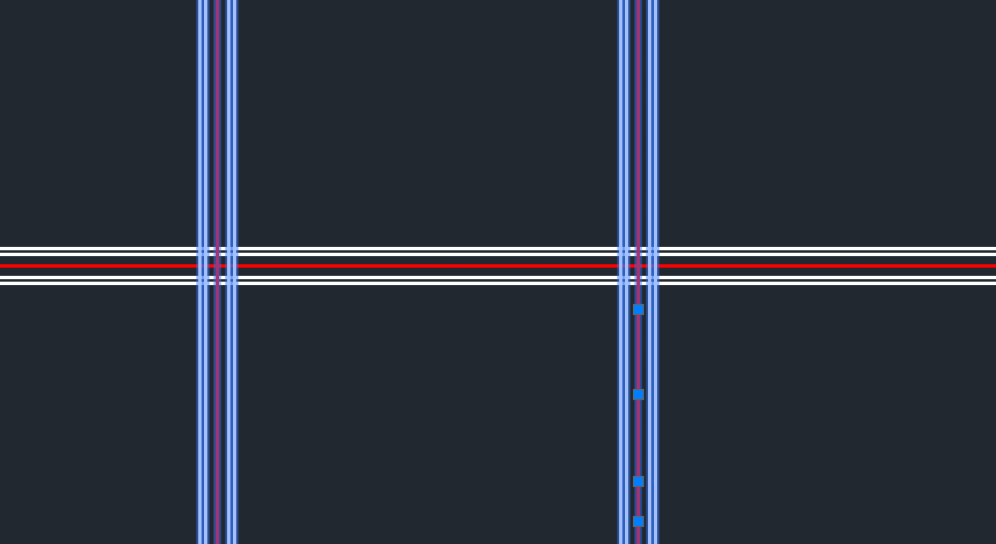

プロパティを変更する

[プロパティ]パレットから位置合わせや尺度を変更することが可能です。

交差、切断、頂点を編集する

[マルチライン編集]コマンドでマルチラインの交差、切断、頂点を
編集することができます。
交差や切断した後も接続することが可能です。

マルチライン編集の操作方法

下記のいずれかを選択
・コマンド：MLEDIT
・メニューバー：[修正]→[オブジェクト]→[マルチライン]
・マルチラインをダブルクリック

↓

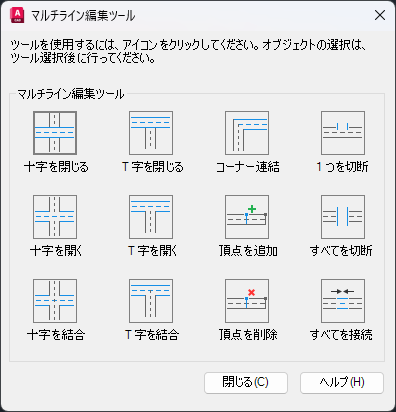

[マルチライン編集ツール] ダイアログ

[十字を閉じる]
2つのマルチラインの間に閉じた十字型の交差を作成します。
最初に選択したマルチラインのすべての要素に分割が入ります。

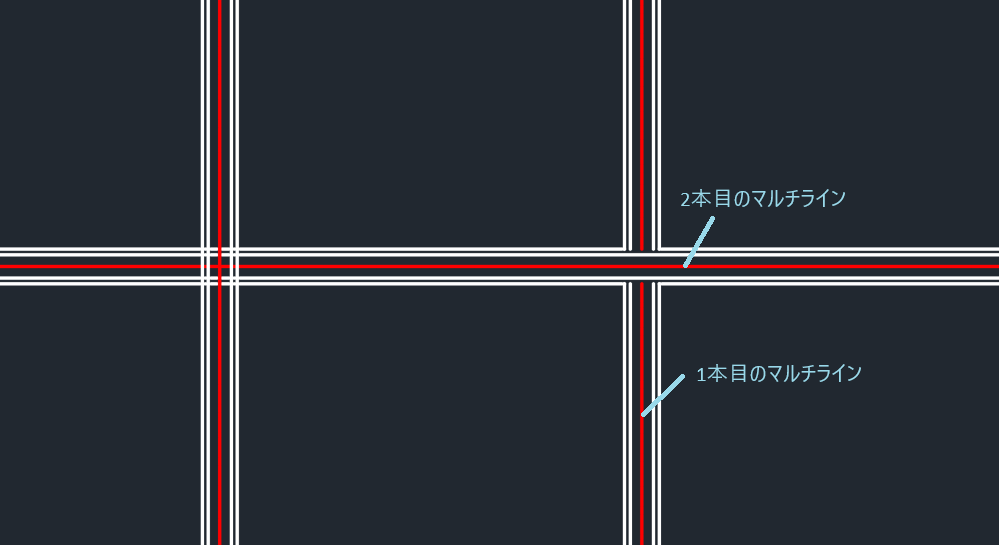

[十字を開く]
2 つのマルチラインの間に開いた十字型の交差を作成します。
最初に選択したマルチラインのすべての要素に分割が入り
2番目に選択したマルチラインは外側の要素のみが切り取られます。

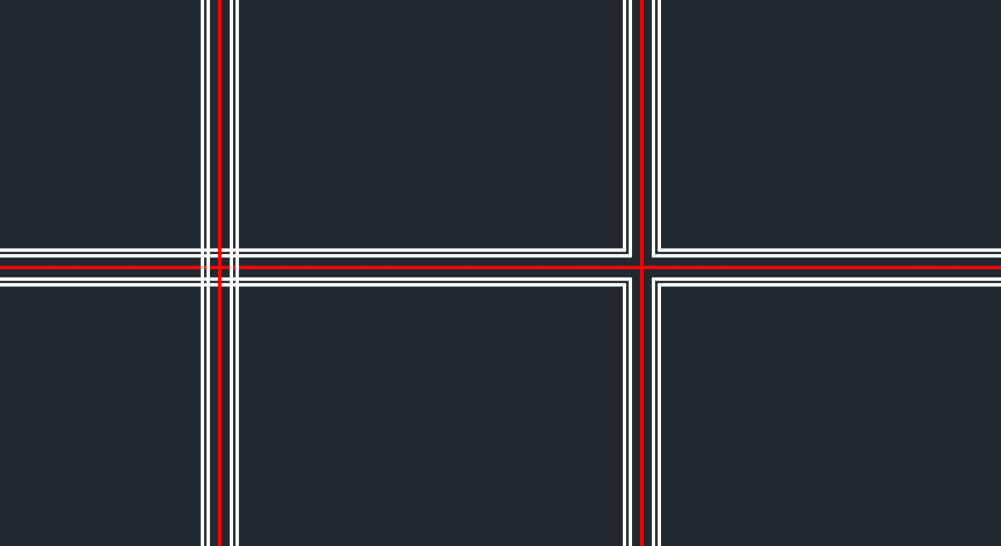

[十字を結合]
2 つのマルチラインの間に結合された十字型の交差を作成します。
交差部分は統合されるため、マルチラインの選択順序に制約はありません。

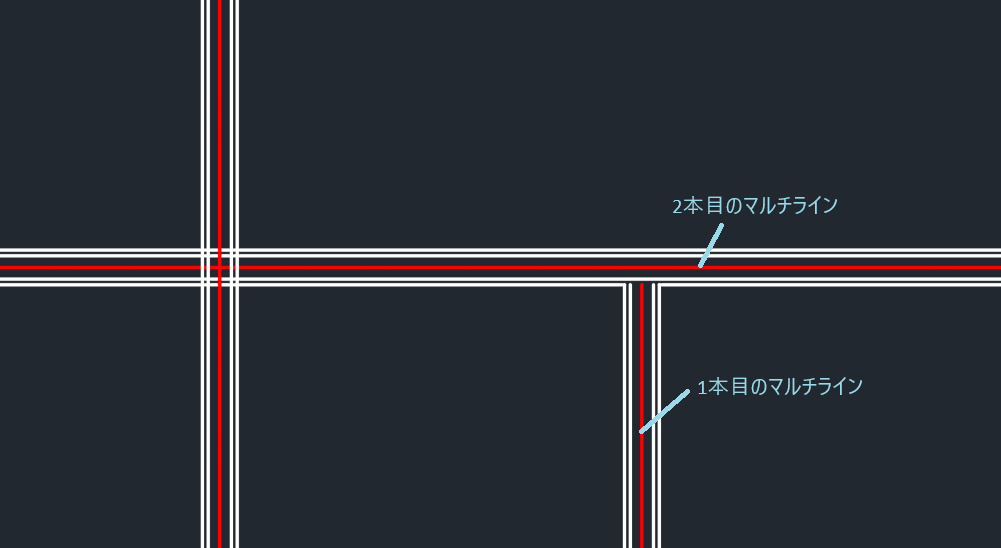

[T 字を閉じる]
2 つのマルチラインの間に閉じた T 字型の交差を作成します。
最初に選択したマルチラインは、2 番目のマルチラインとの交差まで
トリムまたは延長されます。

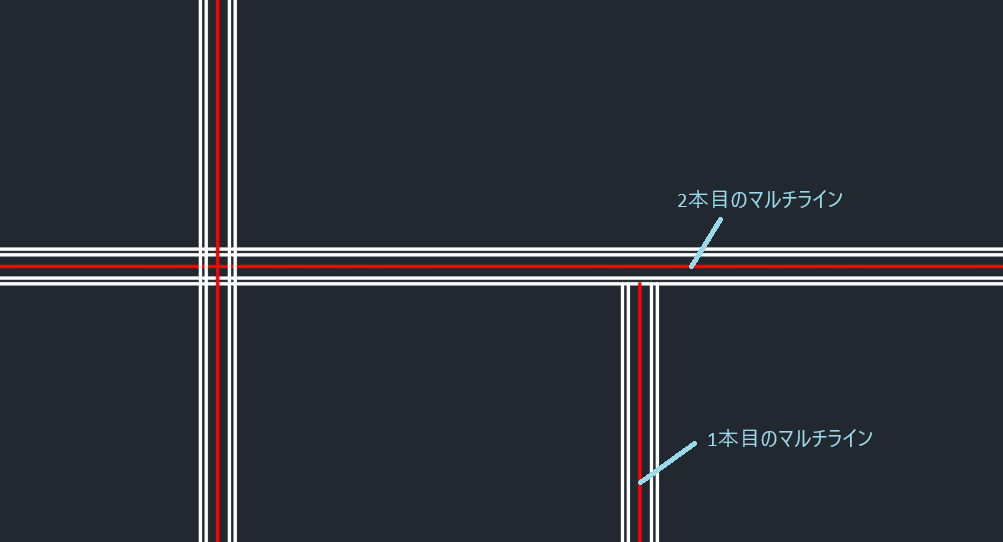

[T 字を開く]
2つのマルチライン間に開いたT字型の交差を作成します。
最初に選択したマルチラインは、2番目のマルチラインとの交点まで
トリムまたは延長されます。
2番目に選択したマルチラインは外側の要素のみが切り取られます。

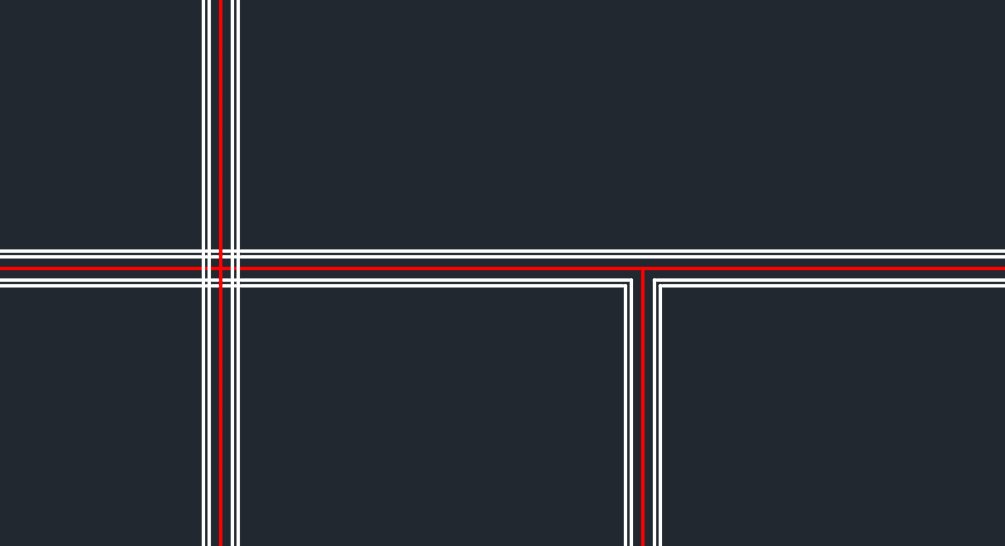

[T 字を結合]
2つのマルチライン間に結合されたT字型の交差を作成します。
マルチラインは、もう一方のマルチラインとの交点まで
トリムまたは延長されます。
T字部分は統合されるため、マルチラインの選択順序に制約はありません。

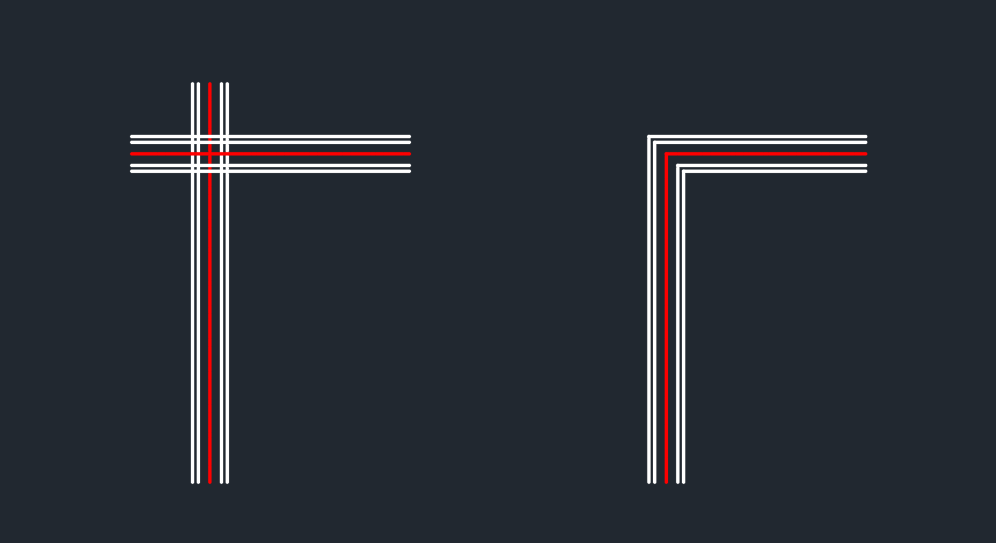

[コーナー連結]
2 つのマルチラインの間でコーナーを連結します。
マルチラインは、交差までトリムまたは延長されます。

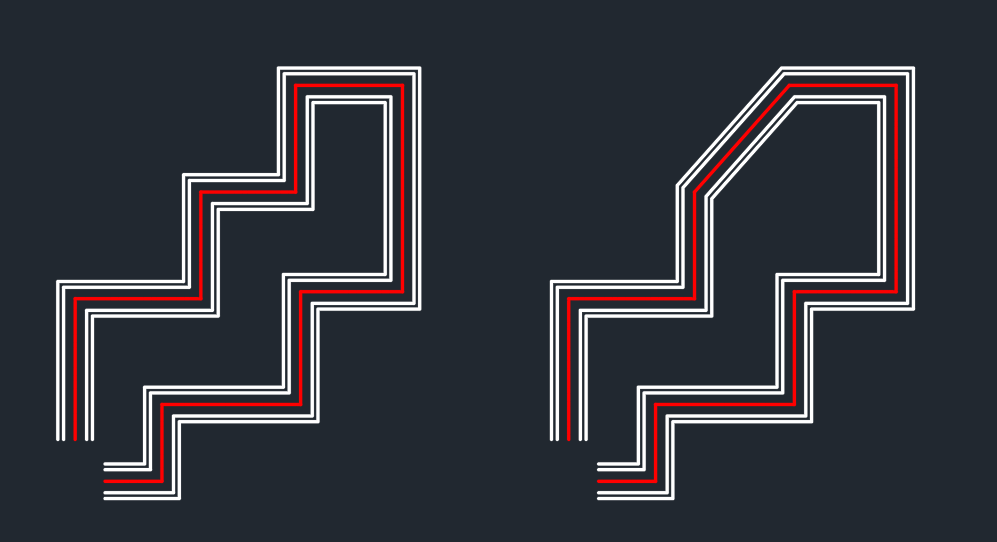

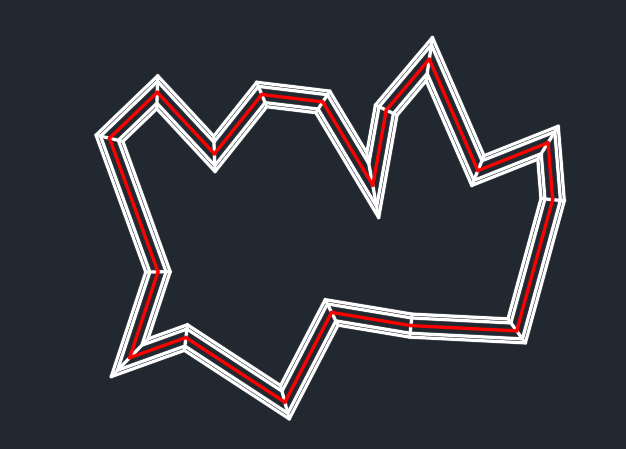

[頂点を追加]
マルチラインに頂点を 1 つ追加します。
頂点を追加する位置を選択します。

[頂点を削除]
マルチラインから頂点を1 つ削除します。
選択した点に一番近い頂点が削除されます。

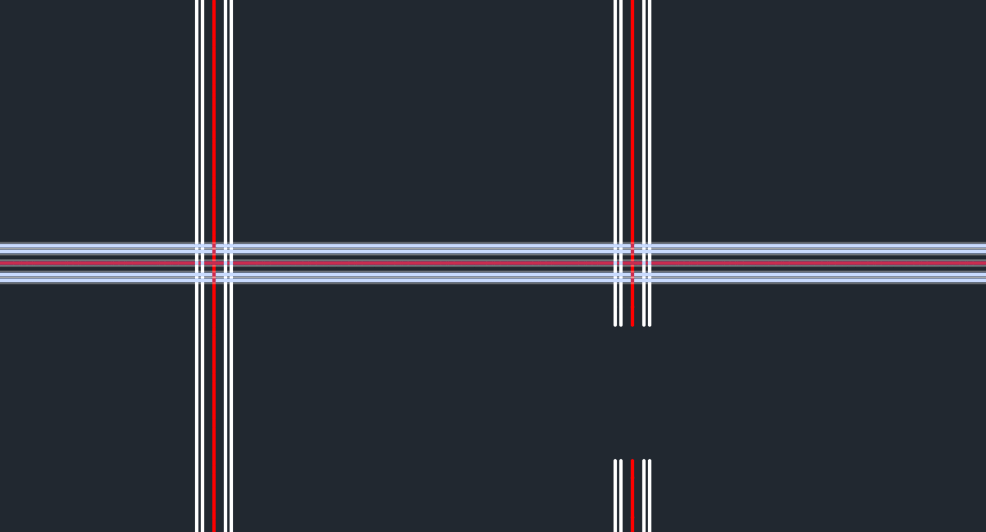

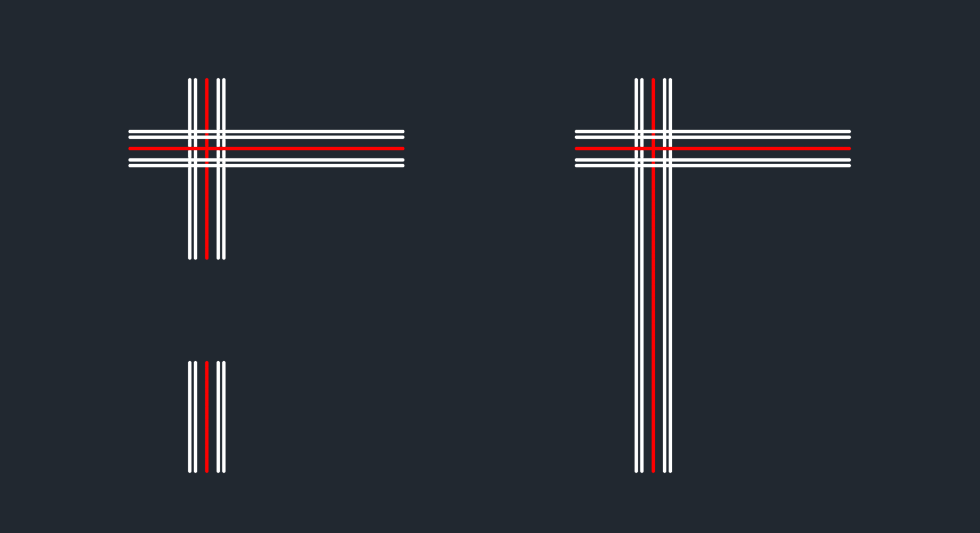

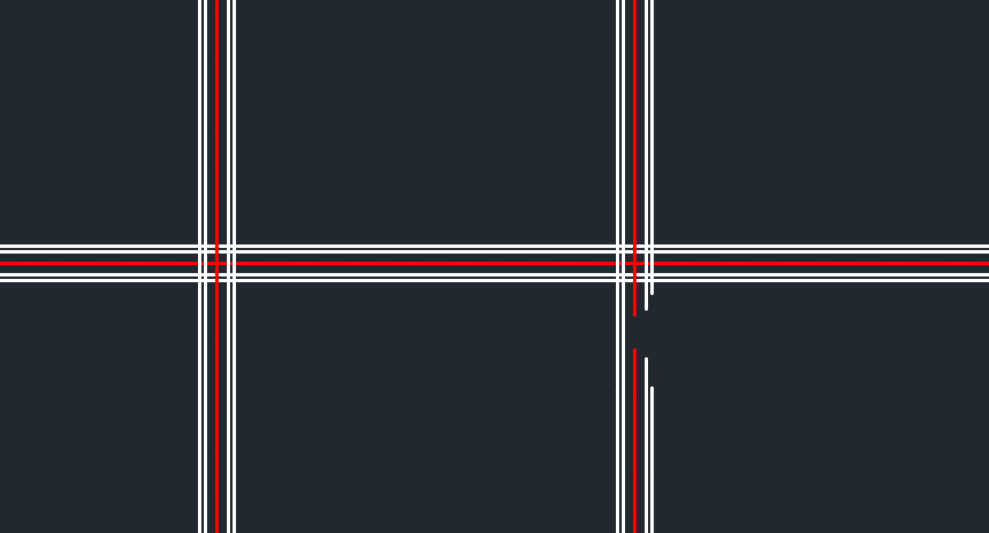

[1 つを切断]
マルチラインの選択された要素内に、切断部分を作成します。
切断したマルチラインを接続しなおすには、[すべてを接続]を使用します。
[マルチラインを選択]に対して、マルチライン上で選択した点が
最初の切断点として使用されます。
2 点目は 2 つ目の切断点をマルチライン上で指定します。
