ブロックの挿入基点は、ブロック作成時に設定した位置が使用されます。
ただし、挿入時に基点の位置を一時的に変更することができます。
目次
操作方法
下記いずれかの方法を選択
・[ホーム]タブ⇒[ブロック]パネル⇒[ブロック挿入]コマンド
・[挿入]タブ⇒[ブロック]パネル⇒[ブロック挿入]コマンド
・コマンド：INSERT （短縮：I）
↓

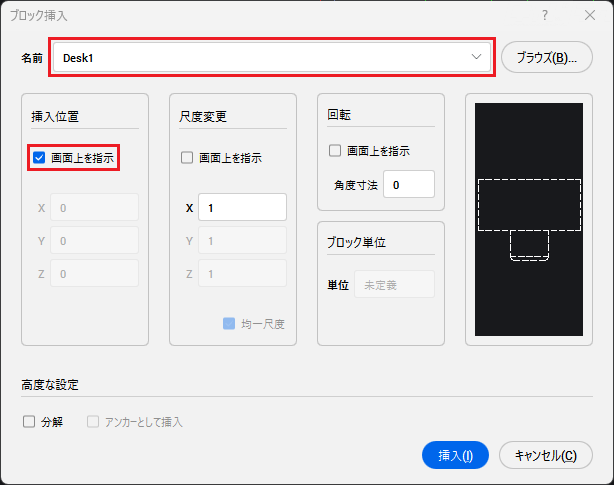

[ブロック挿入]ダイアログボックスが表示される
１．名前リストからブロックを選択
２．挿入位置の[画面上を指示]にチェックを入れる
３．[挿入]をクリック
↓
挿入基点を選択のメッセージが表示される

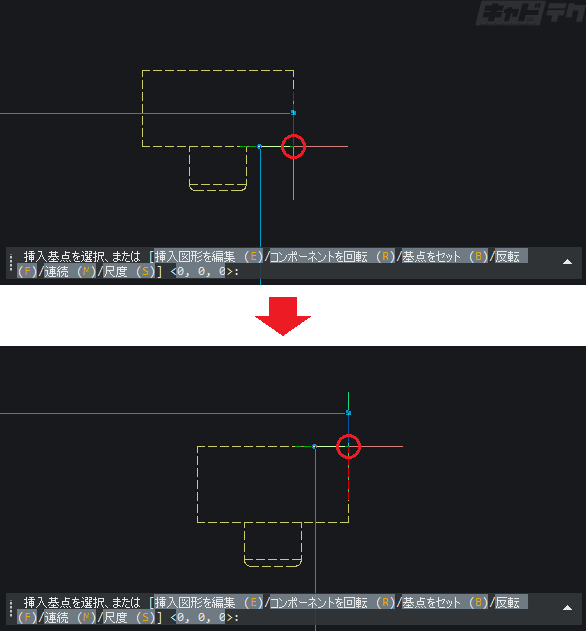

[基点をセット]オプションを選択
↓
図面内の原点（0,0）の位置にブロック図形が表示される
新しい基点に対して、変更する基点の位置をクリックまたは座標で指定する
↓

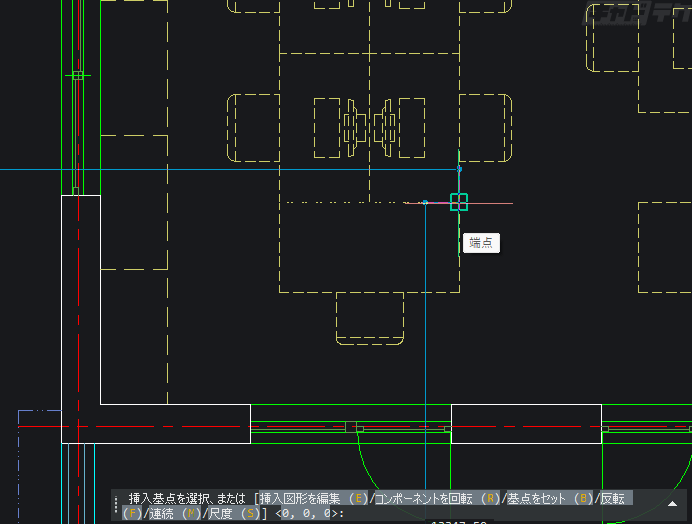

基点の位置が一時的に変更されるので、挿入位置を指示する
操作のポイント
- [基点をセット]オプションを選択すると、原点（0,0）の位置にブロック図形が表示されます。その状態で、新しい基点の位置をクリックや座標で指定します。
- 基点の変更は一時的なものなので、操作終了後は元の位置に戻ります。
