ByBlockを使用することで、同名のブロックを図面に複数挿入している場合に、分解せずに色、線種、線の太さなどのプロパティを個別に変更することが可能です。
目次
ByBlockの設定方法
ブロックを新規登録する場合
（操作方法）
ブロック化する図形を作成
↓
図面へ挿入後に個別変更したい図形のプロパティをByBlockに設定

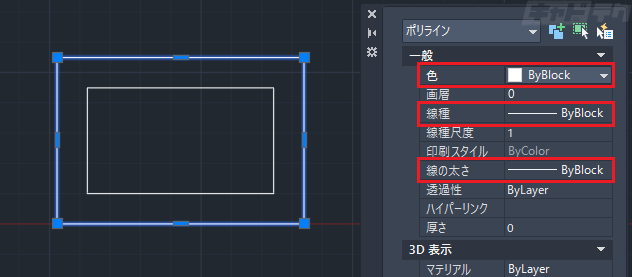

■例：外枠の色・線種・線の太さをByBlockに設定、内枠はすべてByLayer（ByLayer：画層の設定に従う）
↓
ブロック登録する（登録方法は こちら）
既存のブロックを編集する場合
（操作方法）
下記いずれかの方法を選択
・[ホーム]タブ→[ブロック]パネル→[編集（ブロックエディタ）]
または コマンド：BEDIT（短縮：BE）
↓

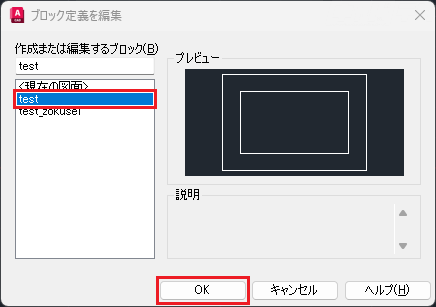

[ブロック定義を編集]ダイアログ
ブロック名を選択→[OK]

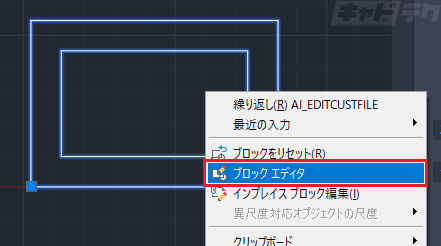

・図面に挿入しているブロックを選択→右クリックメニュー[ブロックエディタ]
↓
ブロック編集画面が表示
↓
個別に変更したい図形のプロパティをByBlockに設定

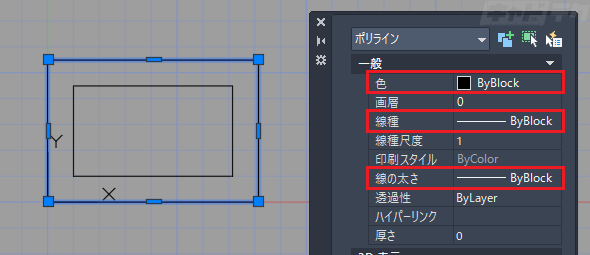

■例：外枠の色・線種・線の太さをByBlockに設定、内枠はすべてByLayer（ByLayer：画層の設定に従う）
属性定義の文字がブロックに含まれている場合

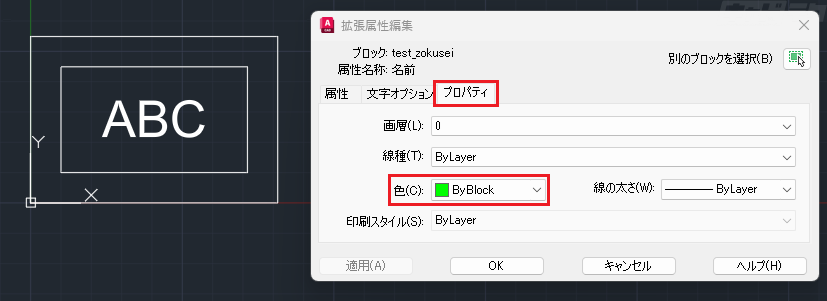

ブロックに属性定義が含まれている場合は、[拡張属性編集]ダイアログ（ブロックをダブルクリック、またはEATTEDITコマンドを使用して表示）の[プロパティ]タブにある[色]項目が[ByBlock]に設定されていると、挿入後に色を個別変更できます。

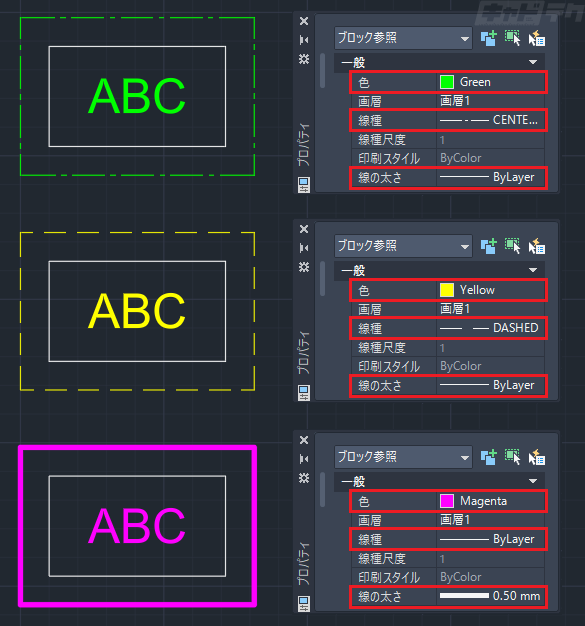

図面に挿入後のプロパティ変更方法
（操作方法）
挿入したブロックを選択
↓
[プロパティ]パレットから設定を変更
