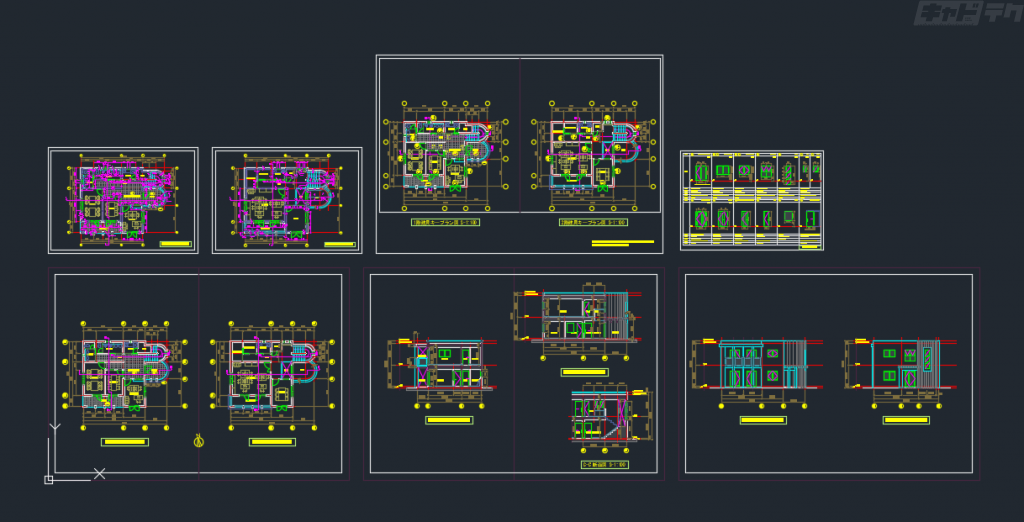

下図のように、モデル空間内で複数の図面を作成している場合、通常は図面を1つずつ印刷する必要があります。ここでは、それぞれの図面ごとにページ設定を作成し、PUBLISH（バッチ印刷/パブリッシュ）コマンドを使用して一括印刷する方法を紹介します。
目次
図面ごとにページ設定を作成
（操作方法）
下記いずれかの方法を選択

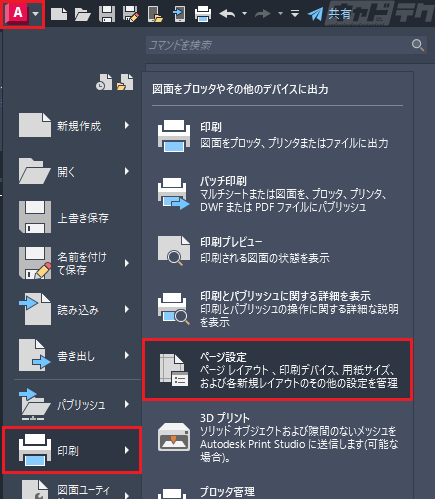

・アプリケーションメニュー→[印刷]→[ページ設定]
・[出力]タブ→[印刷]パネル→[ページ設定管理]
・コマンド：PAGESETUP
↓

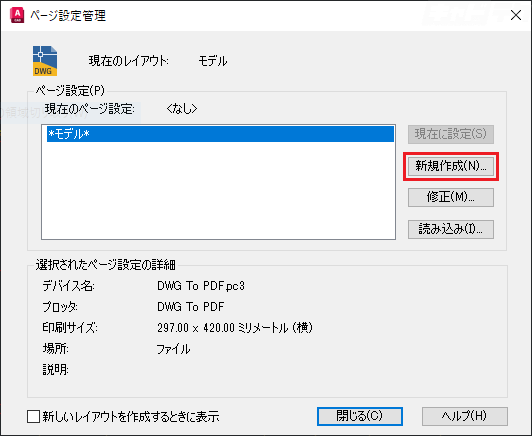

[ページ設定管理]ダイアログ
[新規作成]ボタンをクリック
↓

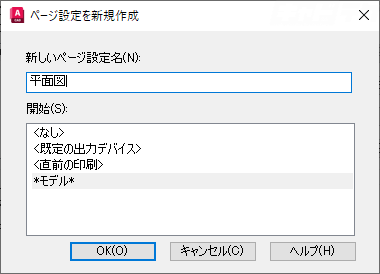

[ページ設定を新規作成]ダイアログ
[新しいページ設定名]に任意の名前を入力し、[OK]ボタン
↓
[ページ設定]ダイアログ

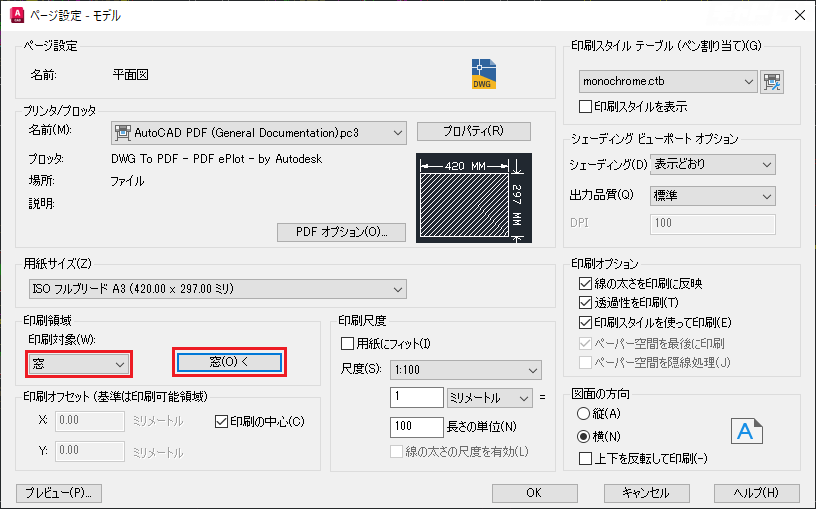

[印刷対象]から[窓]を選択し、[窓]ボタンをクリック
↓

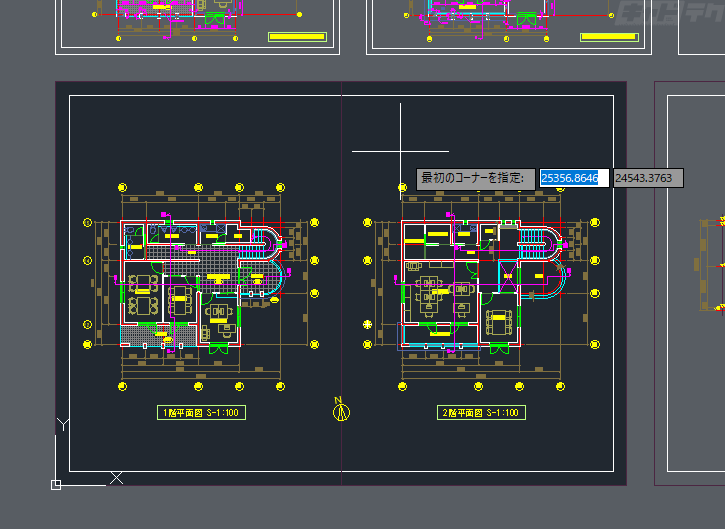

2点のコーナーを指定し、[Enter]キー
↓

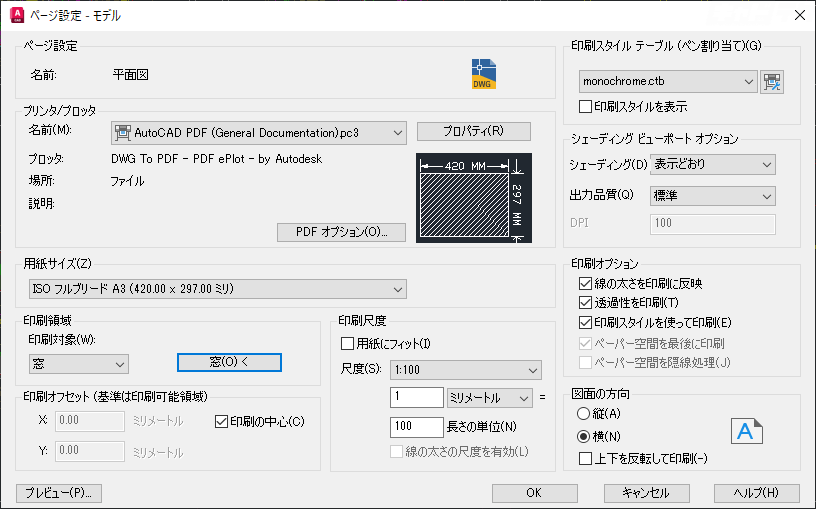

[ページ設定]ダイアログに戻るので、残りの設定を行う
※ページ設定の詳細については 図面の印刷方法と印刷設定のまとめ – ページ設定 を参照ください。
↓
[OK]ボタン
※[プレビュー]ボタンから印刷プレビューの確認が可能です。
↓

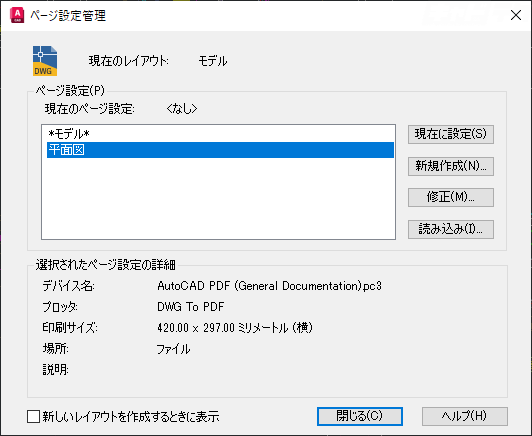

[ページ設定管理]ダイアログに戻るので、
同様の手順で他の図面のページ設定を作成する
↓

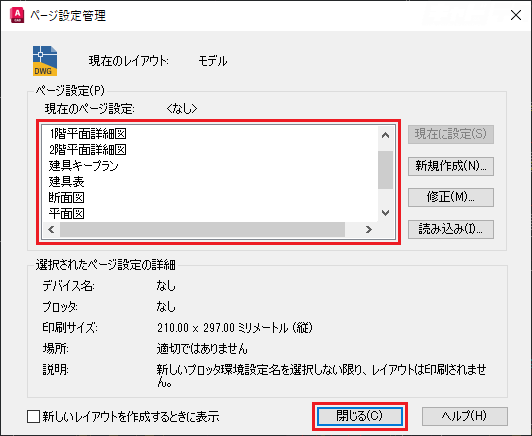

下図のように全てのページ設定を作成したら、
[閉じる]ボタンで閉じる
PUBLISH（バッチ印刷/パブリッシュ）コマンドで一括印刷
作成したページ設定を使用し、図面を一括印刷します。
（操作方法）
以下で行う設定をdsdファイル（後述）として保存して、繰り返し使用したい場合は、図面ファイルを上書き保存しておく
↓
下記いずれかの方法を選択

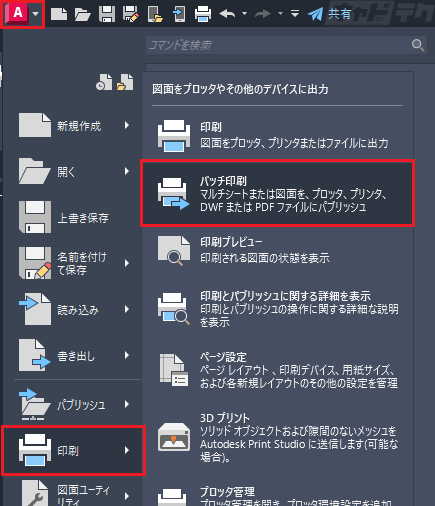

・アプリケーションメニュー→[印刷]→[バッチ印刷]
・[出力]タブ→[印刷]パネル→[バッチ印刷]
・コマンド：PUBLISH
↓

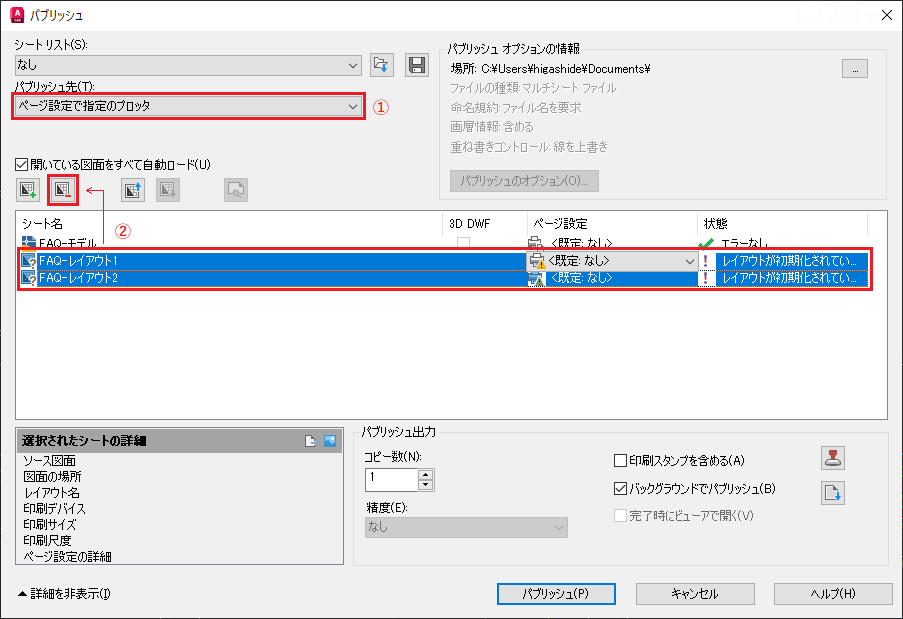

[パブリッシュ]ダイアログが開くので、下記を設定
①[パブリッシュ先]から[ページ設定で指定のプロッタ]を選択
②不要なシートを選択し、[シートを除去]ボタンで除去
↓

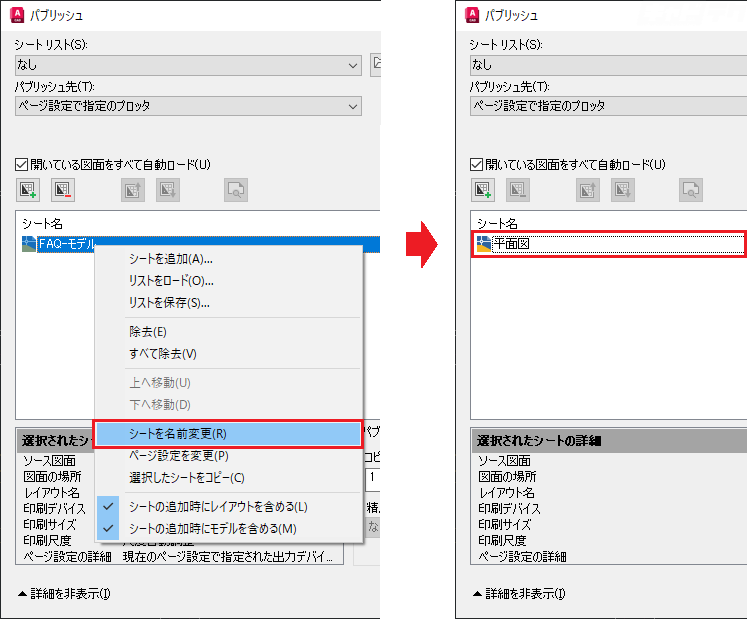

「モデル」のシートを右クリックし、[シートを名前変更]を選択
シート名を変更する
↓

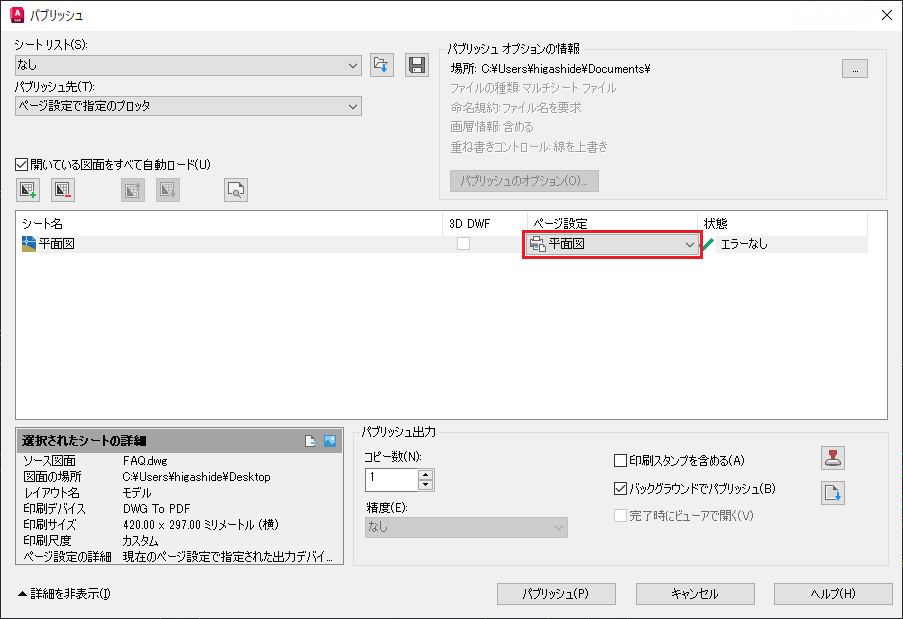

[ページ設定]から、作成したページ設定を選択
↓

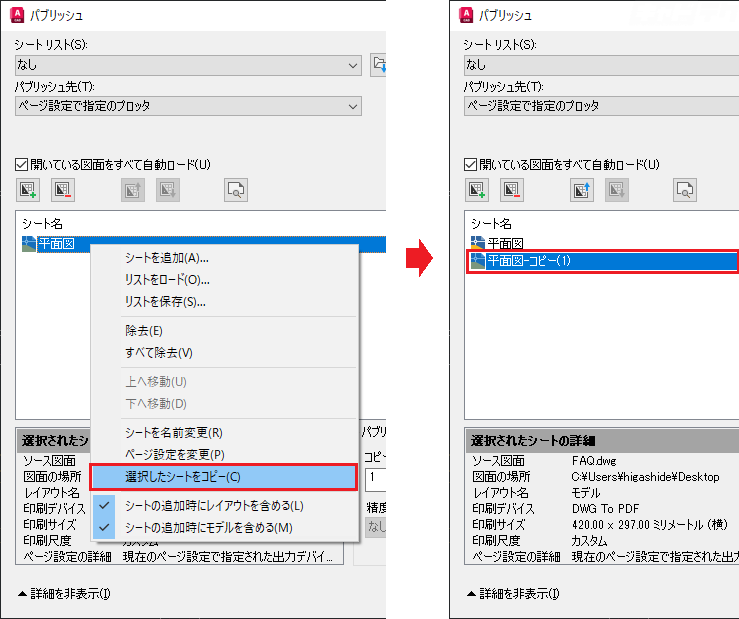

シートを右クリックし、[選択したシートをコピー]を選択
↓
同様の手順で、コピーしたシートの名前を変更し、
ページ設定を変更する
↓

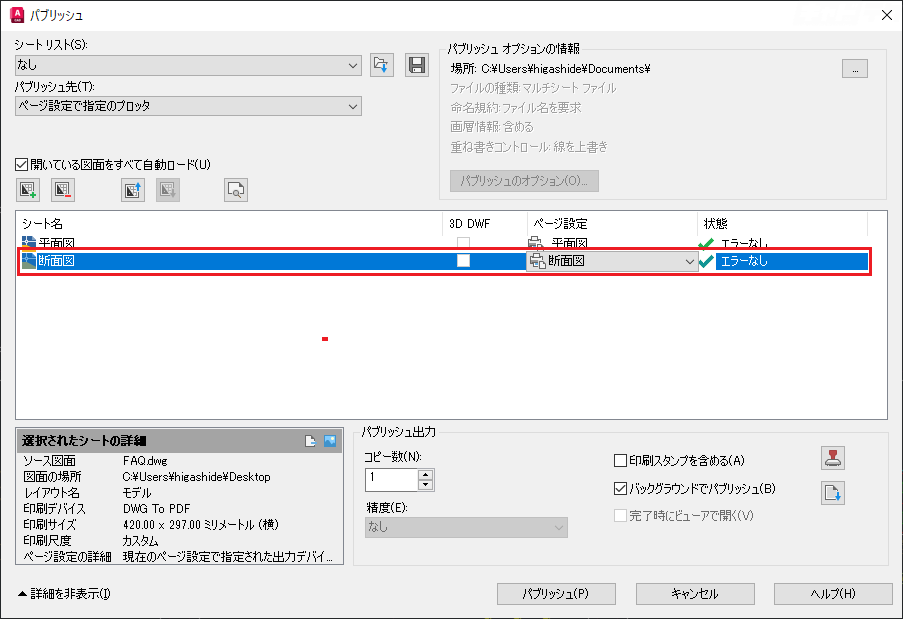

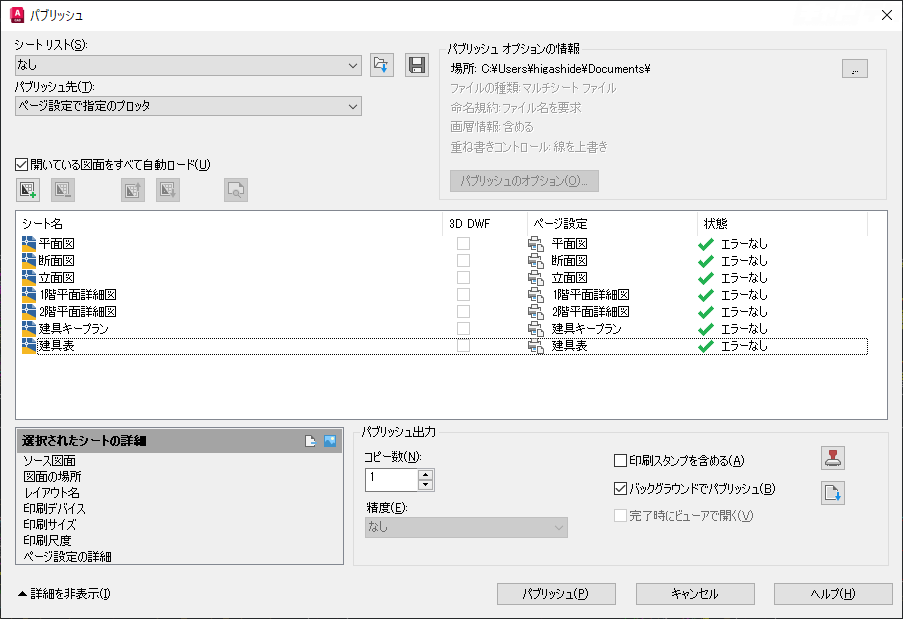

同様の手順で、残りのシートの設定を行う
※[シートを上/下へ移動]ボタンで、シートの並べ替えが可能です。
↓
※任意※
以上の設定を繰り返し使用したい場合は

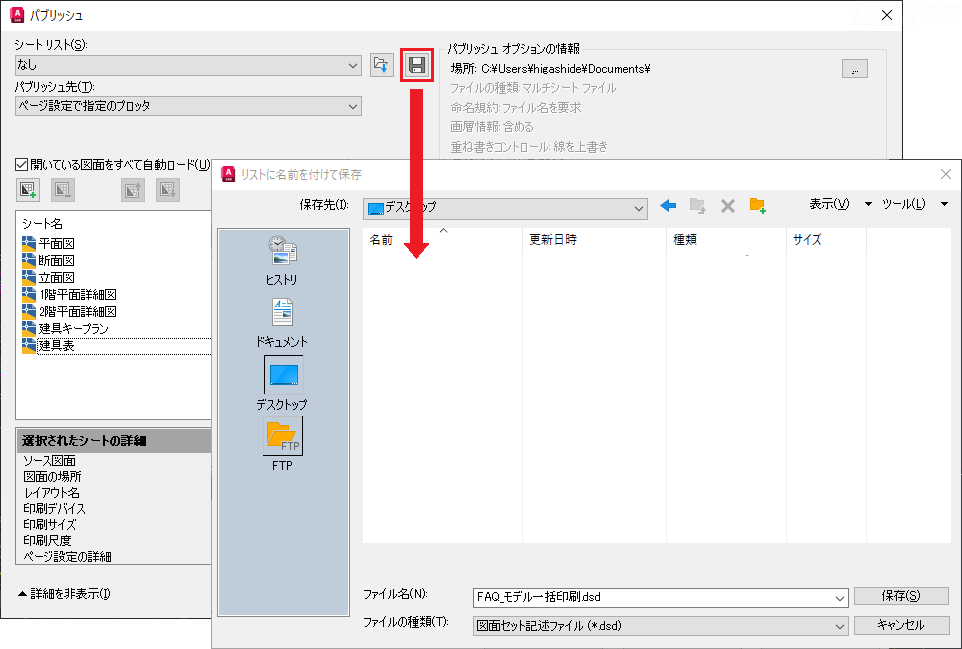

[シートリストを保存]ボタンをクリックし、
図面セット記述ファイル（dsd）を保存します。
保存したdsdファイルを[シートリストをロード]ボタンより読み込むことで、設定を繰り返し使用できます。
↓

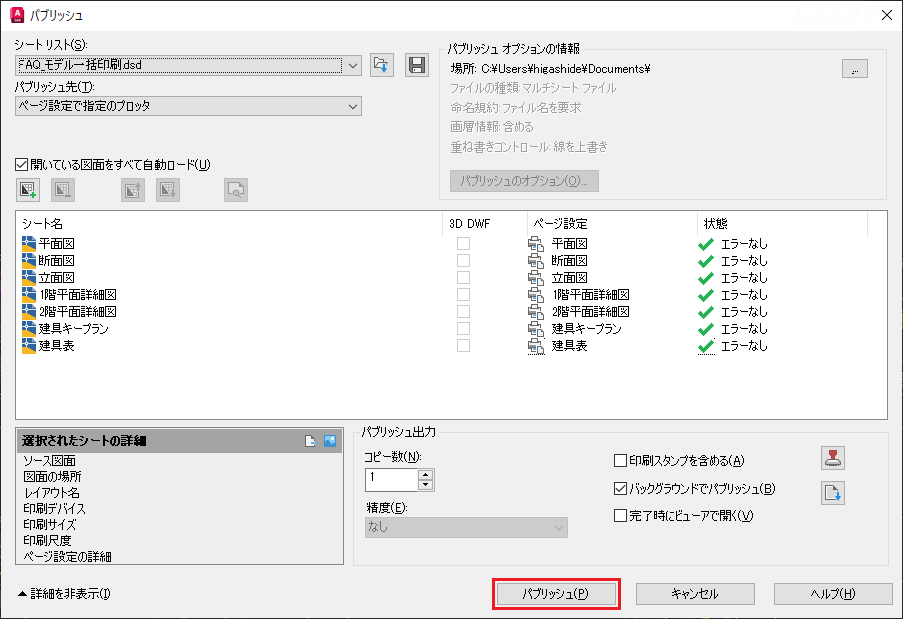

その他の設定を適宜行い、[パブリッシュ]ボタン
現在の設定では、図面ごとに1つずつPDFファイルが作成されますが、複数の図面を1つのPDFファイルにまとめることも可能です。
設定方法は 複数の図面を1つのPDFファイルにまとめる のページを参照ください。
↓

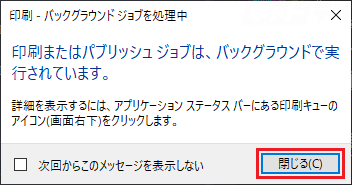

[バックグラウンドでパブリッシュ]にチェックを入れている場合は
下記のメッセージが表示されるので、[閉じる]ボタン
↓
図面が出力される

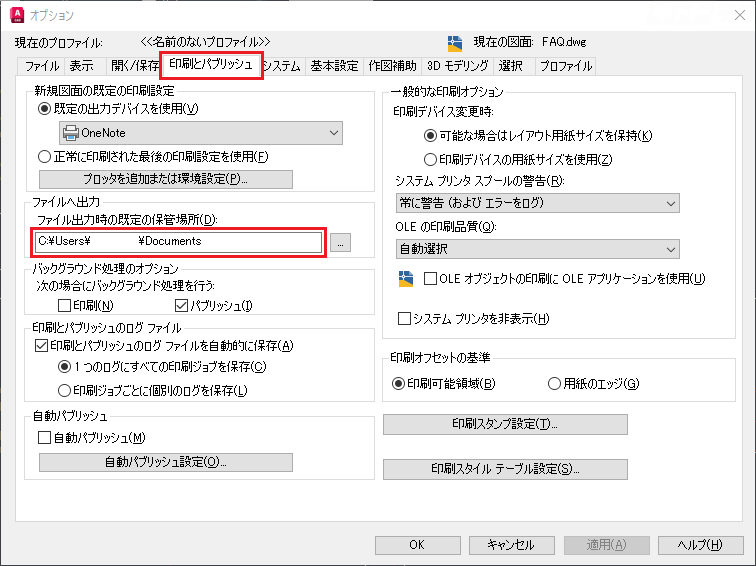

ファイルへ出力した場合は、[オプション]ダイアログ（OPTIONSコマンド）→[印刷とパブリッシュ]タブ→[ファイル出力時の既定の保存場所]に指定されている場所（下図）に保存されます。
