線上へ線を吸着する方法とは

水平線に垂直線を書く場合など、オブジェクトに吸着させて作図する方法です。
既にある線上の一点から(または一点に向かって)新たに線を作図したい場合は、「線上点・交点取得」を利用して作図します。

線上の一点から線を引く

(操作方法)
線コマンド

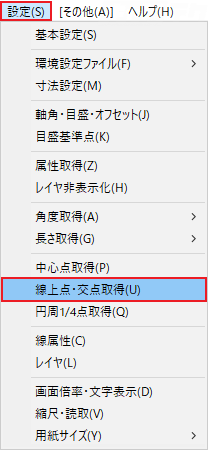

メニューバーの[設定]→[線上点・交点取得]


線を左クリックで選択

線上点指示状態になるため
任意の位置:左クリック(Free)
端点などを選択する:右クリック(Read)

指示した位置より線が延びるため、終点を指示

※目的点にオブジェクトの端点・交点・点がある場合は右クリックすると点が取得されます。
指定がない場合は任意の位置で左クリックします。
コントロールバーの「水平・垂直」にチェックを入れておくと、垂直線を作図することが可能です。

基点から目的の線分(斜線)へ垂線を引く

斜線に対して、基点から垂直に延びる線を作図します。
基点となる場所に点や線分の端点、交点などを選択する方法です。

(操作方法)
線コマンド

ツールバー[設定]→[鉛直]

基準線(斜線)を選択

始点指示状態となるため、基点を右クリック

メニューバーの[設定]→[線上点・交点取得]

基準線(斜線) を選択

線上点の指示状態となるため、基準線(斜線)を左クリック(free)で選択

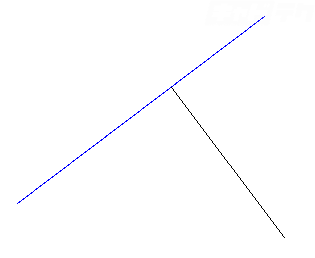

基点と斜線を垂直に結んだ線が作成

線分と線分の交点から線を引く

「線上点・交点取得」のコマンドを利用すると、線と線が交差していなくても、仮想交点を取得し、作図基点とすることが可能です。

(操作方法)
線コマンド

メニューバー[設定]→[線上点・交点取得]

一本目の線分を左クリックで選択

二本目の線分を左クリックで選択

線分同士が交わる箇所から線が延びるため、終点は上記と同様に指示する。

※「水平・垂直」のチェックは外して作成してください。

線分の中心から線を引く

「線上点・交点取得」では線上の任意の点(近接点)もしくは端点・交点の取得となりますが、
「中心点取得」コマンドを利用することで、線分の中点からの作図も可能となります。

線コマンド

メニューバー[設定]→[中心点取得]

線分を選択

中点から線が延びるため、終点を指示

また、「中心点取得」コマンドを利用すると、読取点指定で二点間中点を取得することが可能になります。
この場合は「中心点取得」を起動後、点、線分の端点、交点を選択すると二点間中点の取得状態に切り替わります。
B点(二点間のもう一点)を指示状態となりますので、読取点をもう一か所選択すると、二点を結んだ中心より線を作図することが出来ます。
