寸法の矢印・黒丸の大きさを変更する

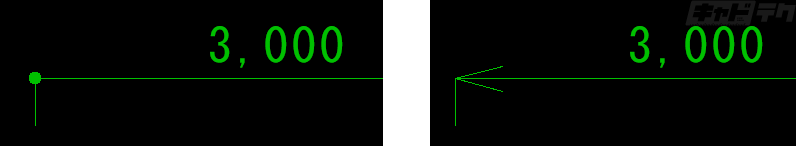

寸法の端部の矢印や、黒丸の大きさを変更する方法です。

矢印の大きさを変更する

（操作方法）
下記いずれかの方法を選択して[寸法]コマンドを実行
・作図ツールバー[寸法]
・メニューバー[作図]→[寸法]
↓
コントロールバー[設定]

↓
[寸法設定]ダイアログ
↓
[長さ]の値を変更

↓
[OK]

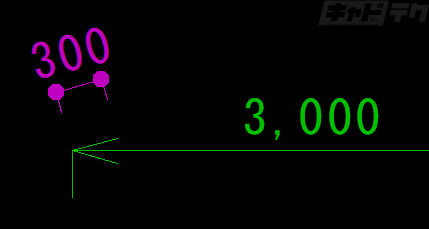

※作図領域に描画される矢印の大きさは、上記の[長さ]に縮尺の逆数をかけた大きさになります。（例：[長さ]を3、縮尺を1/100にした場合）

黒丸の大きさを変更する

※この設定を行うと、寸法の黒丸のほか、[点]オブジェクトなどの大きさも変更されます。

（操作方法）
メニューバー[設定]→[基本設定]
↓
[jw_win]ダイアログ
↓
[色・画面]タブ
↓
下記①②を設定
①以下のいずれかまたは両方にチェック
・[実点を指定半径で画面に描画（最大100ドット）]
・[実点を指定半径（mm）でプリンタ出力]

※項目の内容については、以下の「[jw_win]ダイアログの設定項目」で説明しています。

②[点半径]の値を変更

↓
[OK]

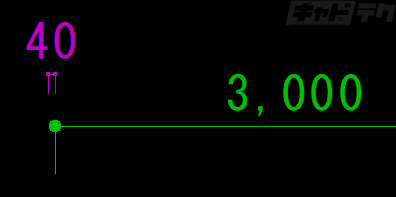

※[実点を指定半径で画面に描画]にチェックを入れた場合、作図領域に描画される黒丸の大きさは、上記の[点半径]に縮尺の逆数をかけた大きさになります。（例：[点半径]を0.4、縮尺を1/100にした場合）

[jw_win]ダイアログの設定項目

上記の手順で使用した項目について説明します。

• 実点を指定半径で画面に描画（最大100ドット）
  • 作図領域の黒丸などの大きさが[点半径]で指定した値になります。

• 実点を指定半径（mm）でプリンタ出力　
  • 印刷時の黒丸などの大きさが[点半径]で指定した値になります。

• 点半径
  • 黒丸などの大きさ（半径寸法）を設定します。
