Jw_cad

挿入した画像を編集する

挿入した画像はサイズ変更、回転、トリミング、移動が行えます。

準備

コントロールバーに画像編集メニューを表示させます。

(操作方法)
メニューバー[編集]→[画像編集]

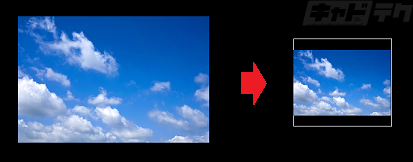

サイズ変更

指定範囲にフィットするよう画像サイズを変更します。画像の縦横比は変更されません。

(操作方法)
コントロールバー
[画像フィット]にチェック


フィットさせる画像の範囲の始点・終点をそれぞれクリック
※画像の隅部を対角線状に2点右クリックします。


選択した画像をフィットさせる範囲の始点・終点をそれぞれクリック


画像サイズが変更される

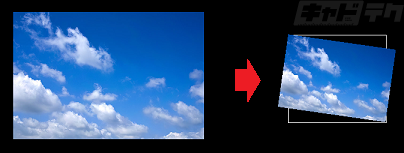

回転

画像をフィットさせながら回転します。画像の縦横比は変更されません。

(操作方法)
コントロールバー
・[画像フィット]
・[回転]
にチェック


フィットさせる画像の範囲の始点・終点をそれぞれクリック
※画像の隅部を対角線状に2点右クリックします。


選択した画像をフィットさせる範囲の始点・終点をそれぞれクリック


画像がサイズ変更・回転される

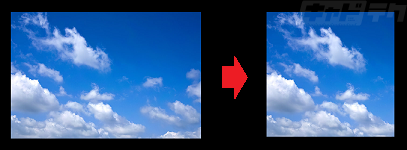

トリミング

指定した範囲をトリミングします。

(操作方法)
コントロールバー
[トリミング]にチェック


トリミング範囲の始点・終点をそれぞれクリック


画像がトリミングされる

※コントロールバー[トリミング解除]→画像をクリックでトリミングを解除できます。

移動

画像を移動します。

(操作方法)
コントロールバー
[移動]にチェック


画像をクリック
※クリックした点が移動の基点になります。

移動先の点をクリック

画像が移動する
