図形の属性を変更する

図形の属性を変更するには「属性変更」コマンドを使用します。
「属性変更」コマンドでは図形に現在の線種、文字種、書込みレイヤを適用でき、コントロールバーで設定を行います。

ここでは図形の線色、線種の変更を例に説明します。

属性の設定

初めに線属性を設定します。

(操作方法)
ツールバー“線属性”


“線属性”ダイアログ

線属性を選択→“OK”

属性変更

(操作方法)

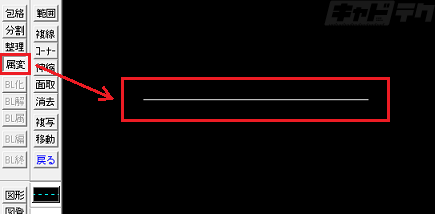

ツールバー“属変”(メニューバー“編集”→“属性変更”)

属性を変更する図形をクリック


属性が変更される

※「属性変更」コマンドでは複数の図形の属性を一括で変更することはできません。
複数の図形の属性を一括で変更する方法 はこちら

図形の属性を他の図形へコピーする はこちら
